Croquis, Schéma, Dessin Technique

Dans le cadre de la modélisation de votre domicile vous réalisez sur feuille A3 un croquis de votre domicile et effectuez le relevé de côtes en mètre.

Comparons un croquis, un schéma et un dessin technique/un plan

• Croquis : réalisé à main levée sans norme d'écriture
• Plan/dessin technique : représentation normalisée des objets proches de la réalité, exemple  : plan de la SEM, rappel format feuille A4....A0 et +
• Schéma : représentation symbolique normalisée d'un objet, exemple schéma électrique de la SEM

Croquis :

Par Léonard de Vinci — http://www.drawingsofleonardo.org/, Domaine public, https://commons.wikimedia.org/w/index.php?curid=3559365

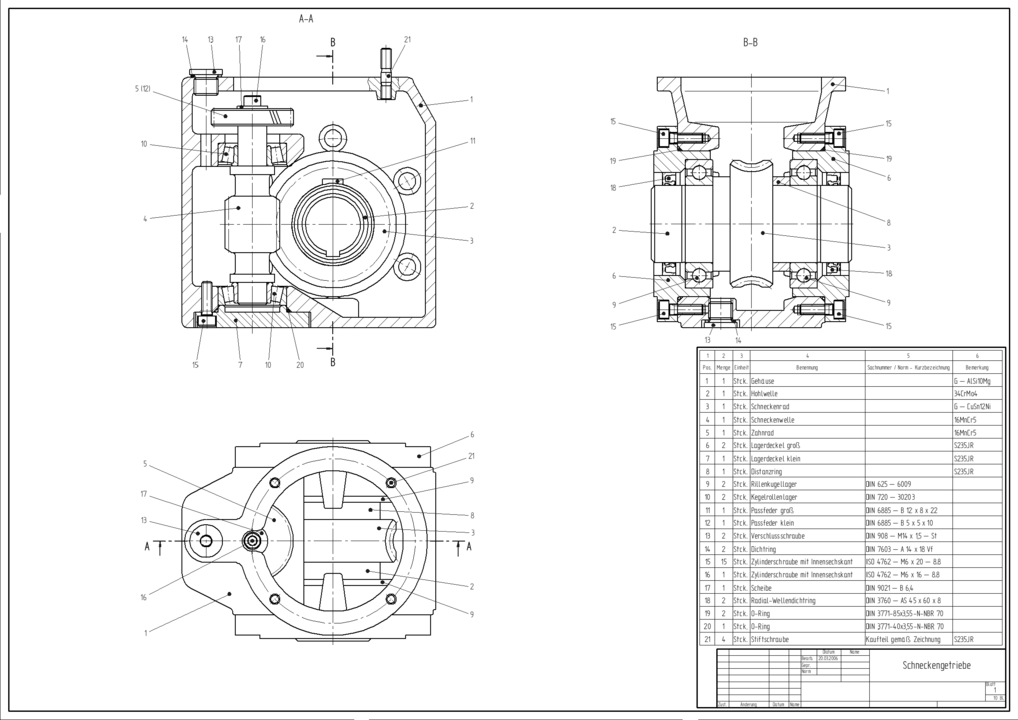

Dessin technique :

Par Thorsten Hartmann — Travail personnel, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=735359

Schéma :

Giacomo Alessandroni, CC BY-SA 4.0 https://creativecommons.org/licenses/by-sa/4.0

Plans et schéma du collège



Open codex de Léonard de VINCI par DASSAULT Systemes

https://3dexperiencelab.3ds.com/fr/projects/ideation/open-codex/





---
